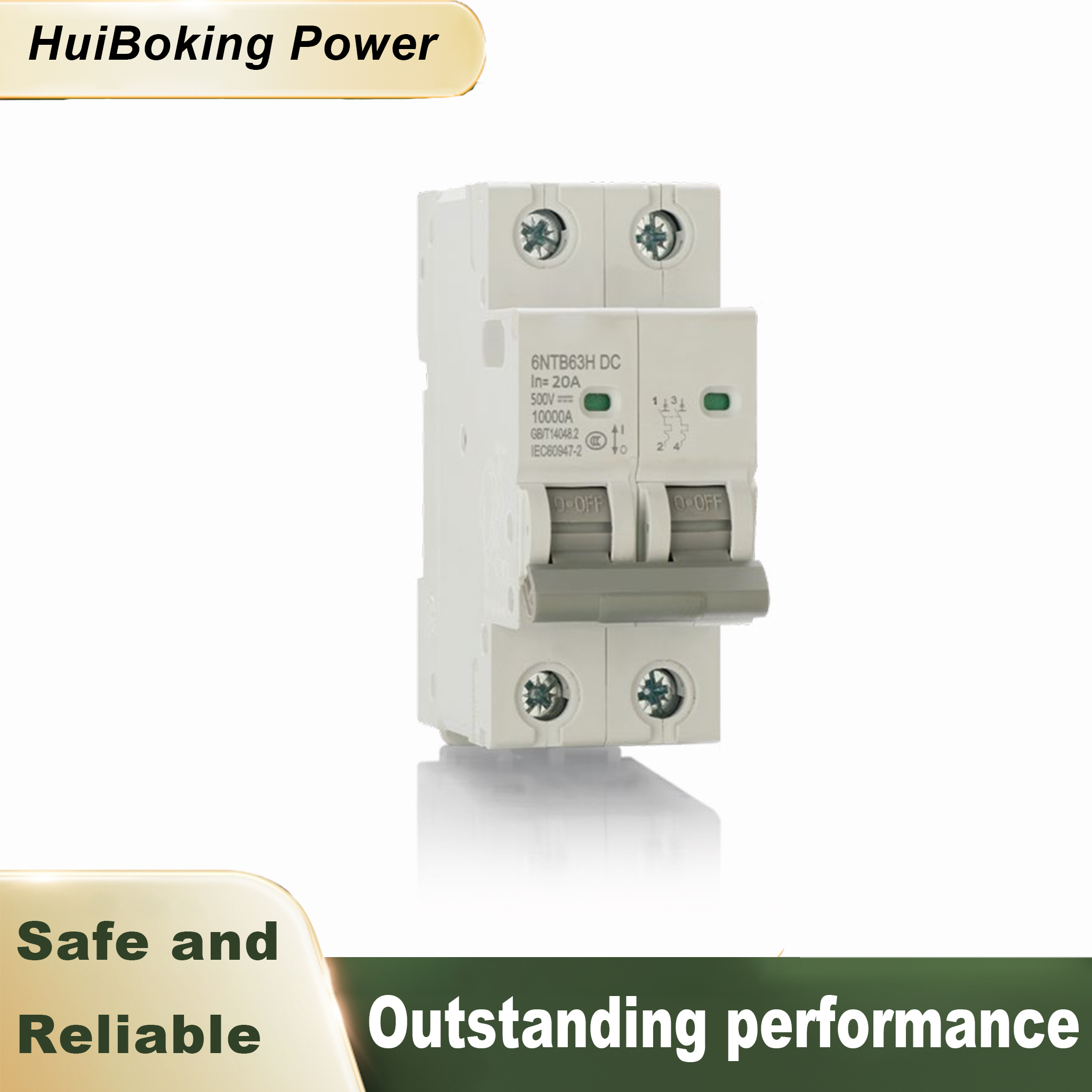

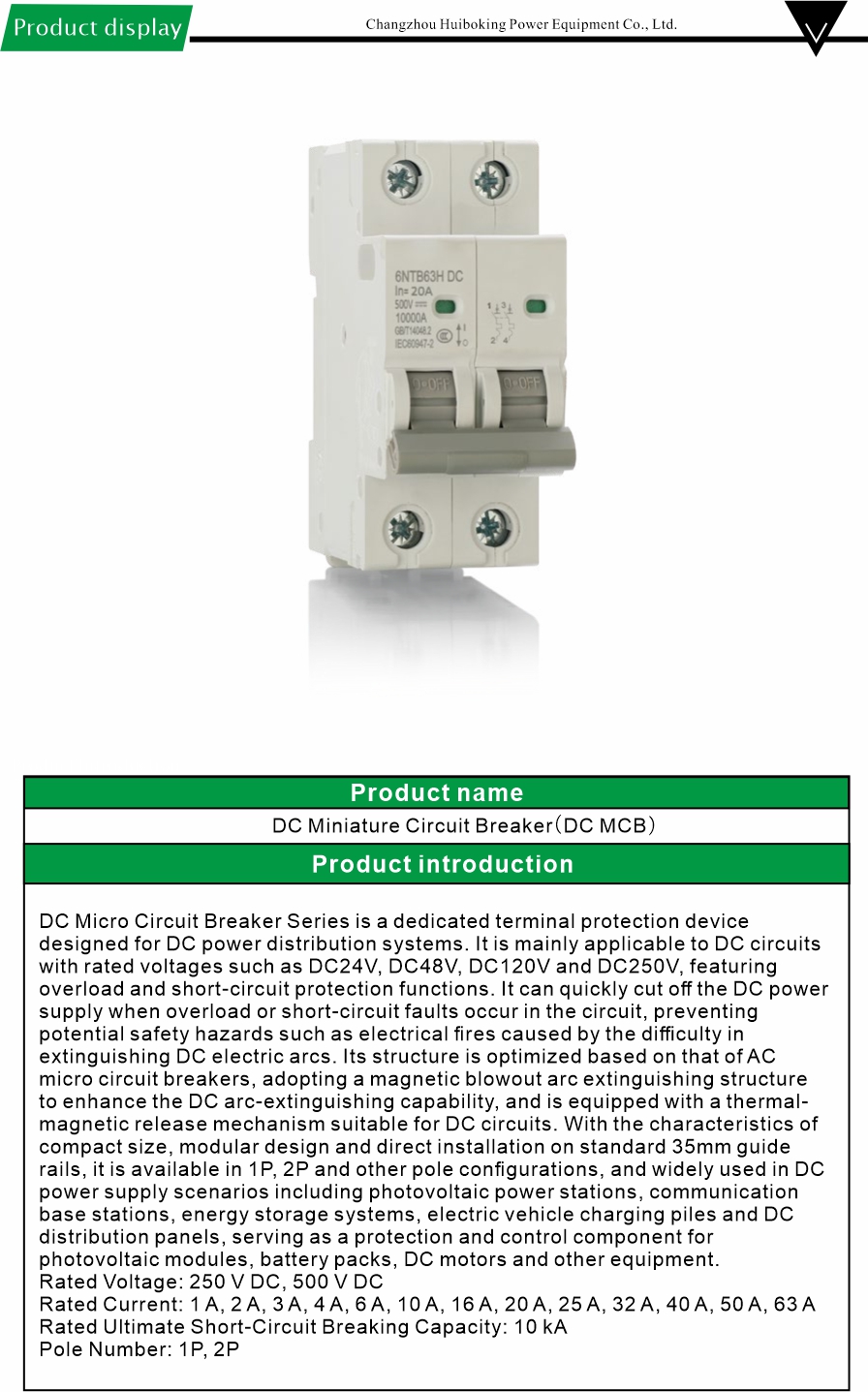

Disjoncteur miniature (DC MCB)

La série de micro-disjoncteurs DC est un dispositif de protection de borne dédié conçu pour les systèmes de distribution d'énergie CC. Il s'applique principalement aux circuits CC avec des tensions nominales telles que DC24V, DC48V, DC120V et DC250V, dotés de fonctions de protection contre les surcharges et les courts-circuits. Il peut rapidement couper l'alimentation CC en cas de surcharge ou de court-circuit dans le circuit, évitant ainsi les risques potentiels pour la sécurité tels que les incendies électriques causés par la difficulté d'éteindre les arcs électriques CC. Sa structure est optimisée sur la base de celle des micro-disjoncteurs AC, adoptant une structure d'extinction d'arc à soufflage magnétique pour améliorer la capacité d'extinction d'arc DC, et est équipée d'un mécanisme de déclenchement thermomagnétique adapté aux circuits DC. Avec les caractéristiques de taille compacte, de conception modulaire et d'installation directe sur des rails de guidage standard de 35 mm, il est disponible en configurations 1P, 2P et autres pôles, et largement utilisé dans les scénarios d'alimentation CC, notamment les centrales photovoltaïques, les stations de base de communication, les systèmes de stockage d'énergie, les piles de chargement de véhicules électriques et les panneaux de distribution CC, servant de composant de protection et de contrôle pour les modules photovoltaïques, les batteries, les moteurs CC et autres équipements.

Tension nominale : 250 V CC, 500 V CC

Courant nominal : 1 A, 2 A, 3 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A

Capacité nominale ultime de coupure de court-circuit : 10 kA

Numéro de pôle : 1P, 2P
