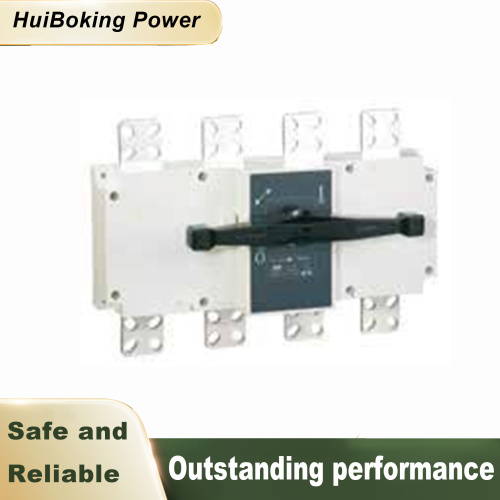

1600A/Interrupteur d'isolement 1600A

L'interrupteur d'isolement de la série 6NTG convient aux circuits avec CA 50 Hz, une tension nominale de 400 V et moins et un courant nominal de 630 A ~ 1 600 A. Il est utilisé pour la création et la coupure manuelles peu fréquentes de circuits, le produit de spécification 690 V étant uniquement destiné à l'isolation électrique ; ses conditions normales de fonctionnement sont les suivantes : altitude ne dépassant pas 2 000 mètres, température ambiante ne dépassant pas 40 ℃ et non inférieure à -5 ℃, humidité relative ne dépassant pas 95 %, et il doit être utilisé dans un environnement exempt de fluides explosifs dangereux et d'érosion par la pluie/neige. Remarque : S'il est prévu d'être utilisé dans un environnement où la température de l'air ambiant est supérieure à +40℃ ou entre -5℃~-45℃, les utilisateurs doivent en informer le fabricant lors de la commande. L'interrupteur adopte un mécanisme de fermeture accélérée avec stockage d'énergie à ressort en place et libération instantanée rapide, ainsi qu'une structure de contact parallèle à double coupure qui se ferme et se coupe simultanément, améliorant considérablement les performances électriques et mécaniques. Les composants conducteurs sont installés dans une base isolante constituée d'un composé de moulage en polyester insaturé renforcé de fibres de verre, et une poignée de commande manuelle est adoptée pour le fonctionnement, offrant d'excellentes performances diélectriques, une capacité de protection et une sécurité de fonctionnement fiable. Il est disponible en deux types : tripolaire et tétrapolaire (tripolaire + pôle neutre commutable). Une fenêtre de marquage est placée en façade pour indiquer l'état marche-arrêt des contacts ; une fenêtre d'observation arrière peut être fournie selon les besoins pour observer directement l'état marche-arrêt des contacts, garantissant ainsi la fiabilité et la sécurité du fonctionnement du commutateur. La poignée de commande peut être directement installée sur l'interrupteur pour un fonctionnement interne de l'armoire, ou actionnée à l'extérieur de la porte de l'armoire de distribution d'énergie via un arbre d'extension (appelé fonctionnement externe de l'armoire), offrant un fonctionnement pratique.

Tension nominale : 400 V CA

Courant nominal : 800 A, 1 000 A, 1 250 A, 1 600 A

Numéro de pôle : 3P/4P
