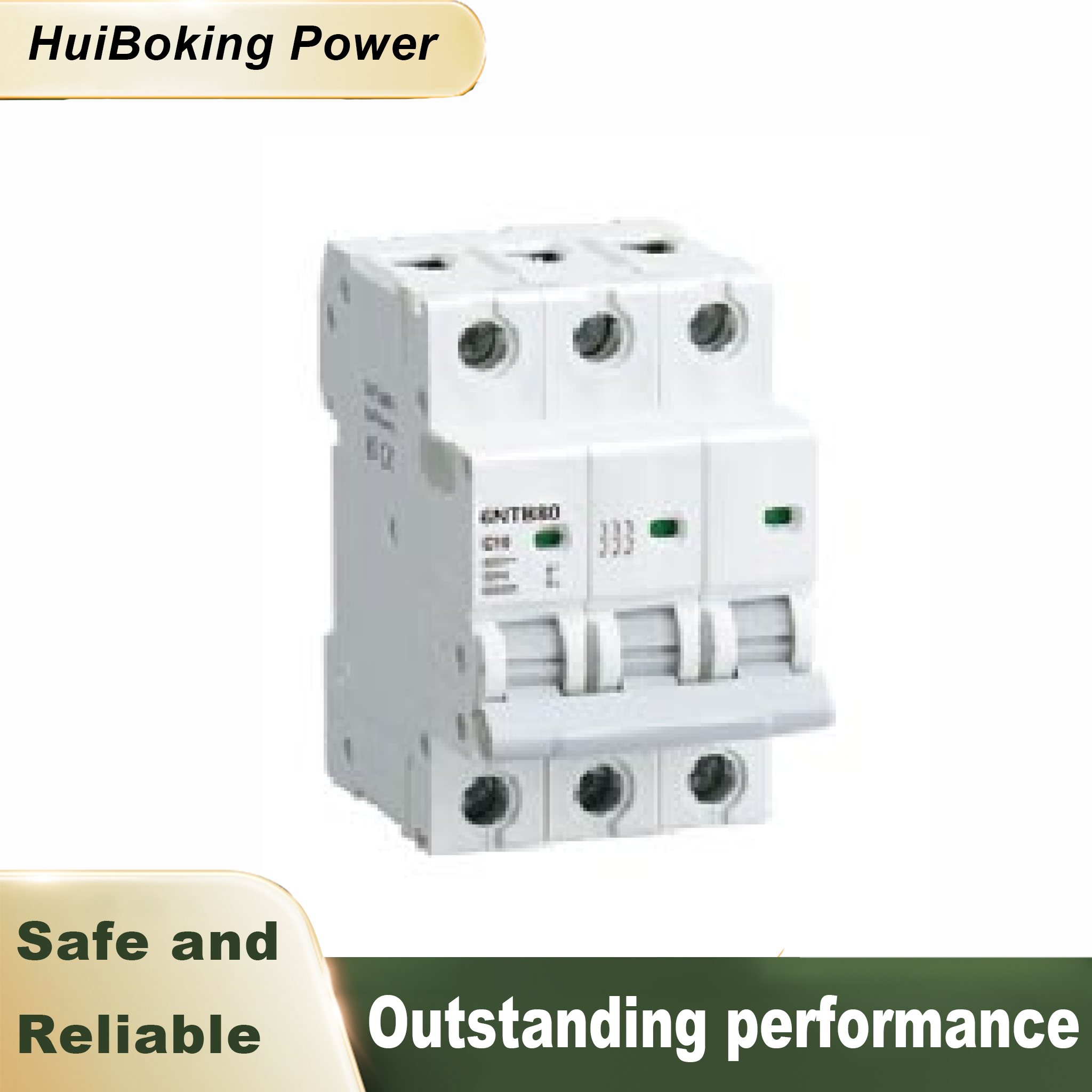

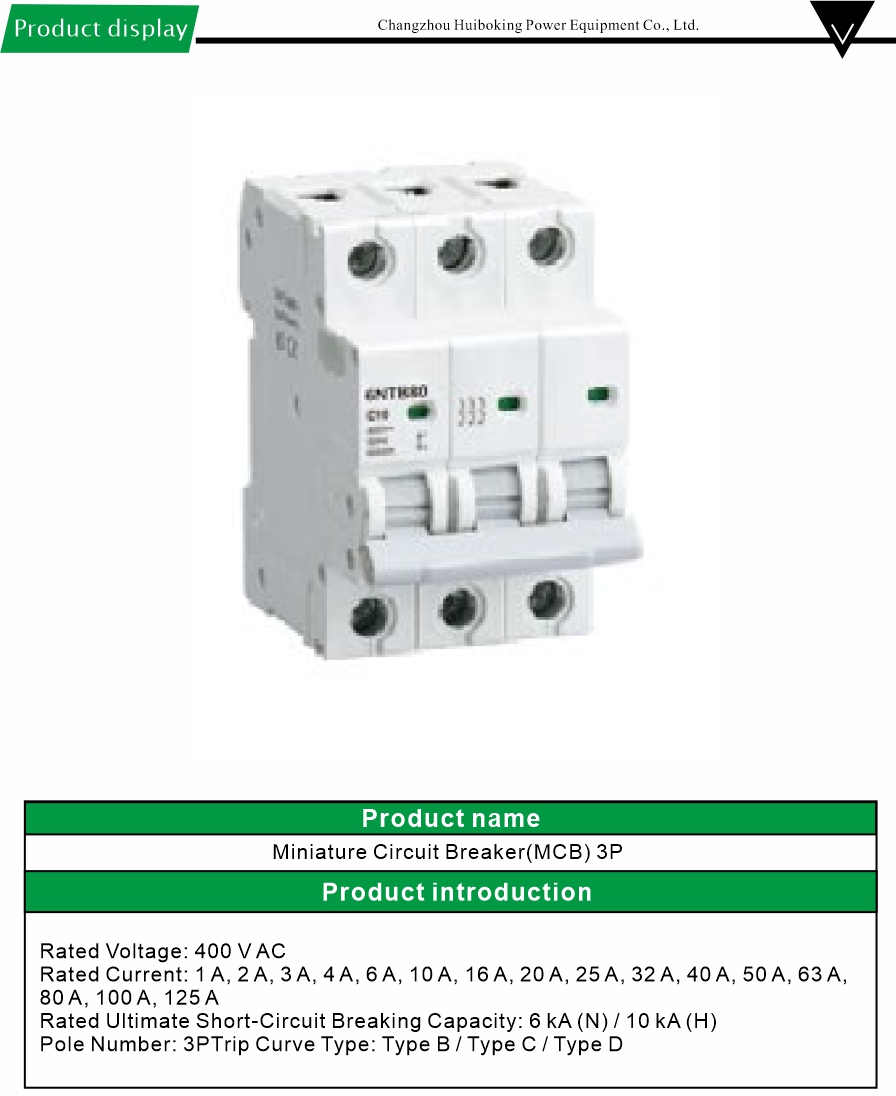

Disjoncteur miniature 3P (MCB)

Le micro-disjoncteur est un dispositif de protection des bornes largement utilisé dans les systèmes de distribution de bornes électriques. Il convient aux circuits avec un courant alternatif de 50/60 Hz, une tension nominale de 230/400 V et un courant nominal jusqu'à 125 A, principalement utilisé pour la protection contre les surcharges et les courts-circuits, et peut également servir de conversion de fonctionnement non fréquent pour les circuits dans des conditions normales, largement utilisé dans les installations industrielles, les bâtiments commerciaux, les structures de grande hauteur et les locaux résidentiels. Sa structure se compose d'un système de contact, d'un dispositif d'extinction d'arc, d'un mécanisme de commande et d'un boîtier. Les contacts et les composants porteurs de courant du système de contacts sont pour la plupart constitués d'un alliage électrolytique de cuivre ou d'argent ; le dispositif d'extinction d'arc absorbe et refroidit les arcs électriques à travers des plaques de séparation d'arc métalliques pour obtenir l'extinction de l'arc ; le mécanisme de commande est équipé d'un dispositif de déclenchement magnétique à solénoïde et d'un dispositif de déclenchement thermique bimétallique ; le boîtier est moulé à partir de matériaux isolants thermoplastiques présentant d'excellentes propriétés mécaniques, calorifuges et isolantes.

Tension nominale : 400 V CA

Courant nominal : 1 A, 2 A, 3 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A

Capacité nominale ultime de coupure de court-circuit : 6 kA (N) / 10 kA (H)

Numéro de pôle : 3PTrip Type de courbe : Type B / Type C / Type D
