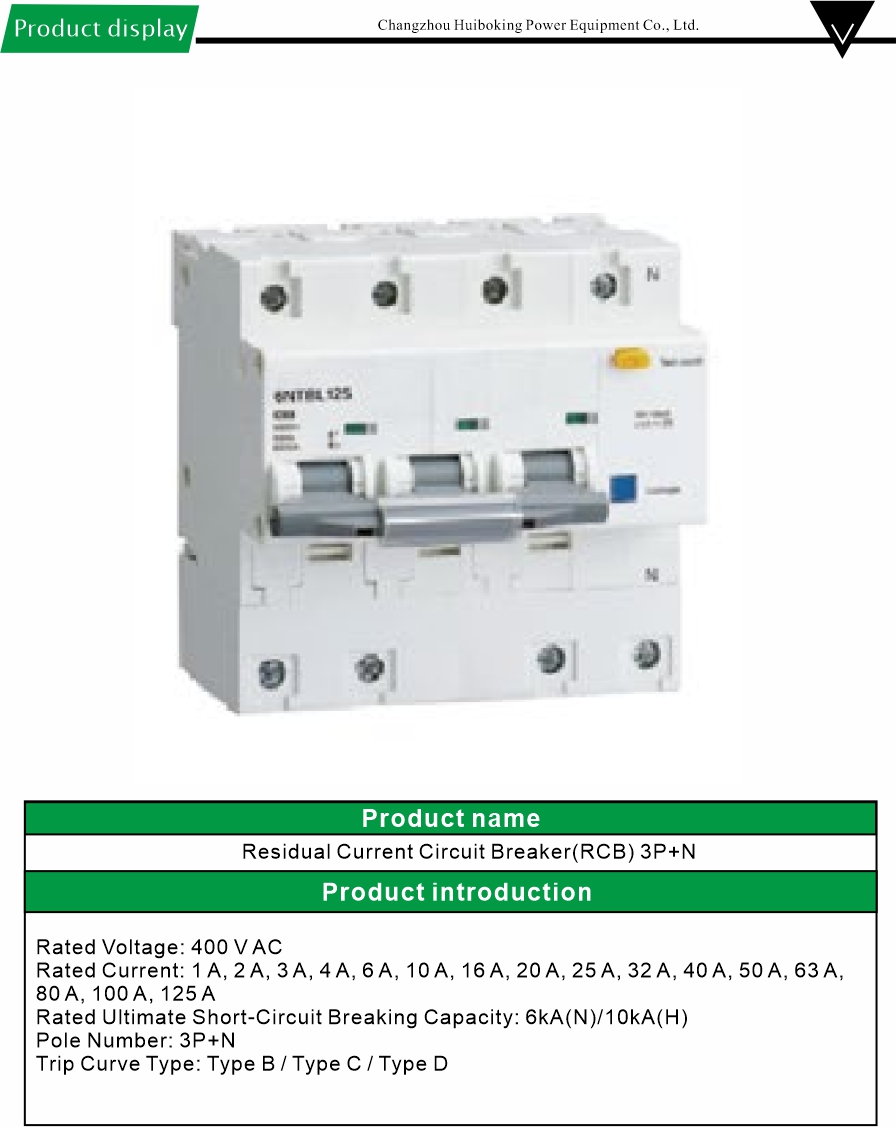

Disjoncteur 3P+N/courant résiduel (RCB)

La série de disjoncteurs à courant résiduel, également connue sous le nom de dispositif de protection à courant résiduel (RCD), est un dispositif de sécurité électrique qui intègre des fonctions de protection contre les surcharges, de protection contre les courts-circuits et de protection contre les courants résiduels. Il peut rapidement couper l'alimentation électrique en cas de choc électrique personnel, de fuite d'équipement ou de défaut de mise à la terre dans le circuit, afin d'éviter les accidents de choc électrique et les incendies électriques. Il est largement utilisé dans les systèmes de distribution d'énergie des terminaux des installations industrielles, des bâtiments commerciaux, des habitations résidentielles, des installations municipales et d'autres lieux. La série est principalement divisée en deux catégories : les disjoncteurs à courant résiduel avec protection contre les surintensités (RCBO) qui intègrent des fonctions de protection contre les surcharges, les courts-circuits et les courants résiduels et peuvent remplacer directement le micro-disjoncteur (MCB) ; et un disjoncteur à courant résiduel (RCCB) qui ont uniquement une fonction de protection contre le courant résiduel et doivent être utilisés conjointement avec un micro-disjoncteur (MCB).

Tension nominale : 400 V CA

Courant nominal : 1 A, 2 A, 3 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A

Capacité nominale ultime de coupure de court-circuit : 6kA(N)/10kA(H)

Numéro de pôle : 3P+N

Type de courbe de déclenchement : Type B/Type C/Type D
